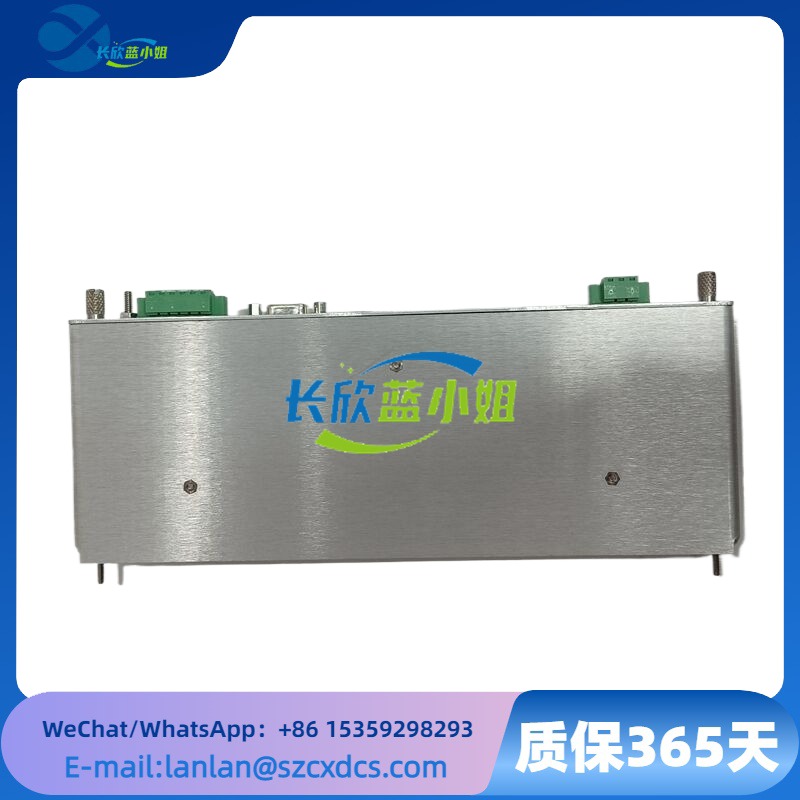

Bently 3500/20 135031-01 機架接口模塊(Rack Interface Module, RIM)是Bently Nevada公司為3500系列監測系統設計的核心組件，具有以下詳細規格和功能：

 規格：

功耗：典型值為4.75瓦，最大電流小于1mA直流

通信接口：支持RS-232串行通信，波特率最大為38.4 k波特

內部調制解調器通信，波特率為14.4 k波特

尺寸：高9.5英寸(約241.3毫米)，寬0.96英寸(約24.4毫米)，深9.52英寸(約241.8毫米)

重量：約0.91千克

工作溫度范圍：-30°C至+65°C

存儲溫度范圍：-40°C至+85°C

濕度：95%無冷凝

電纜長度：最長可達30米

　　功能：

核心接口功能： RIM是3500機架的核心接口模塊，用于配置機架并檢索機器信息。必須安裝在機架的第1號插槽中，與電源相鄰。支持專有協議，兼容Bently Nevada的外部通信處理器，如TDXnet、TDIX和DDIX。

通信與數據管理： 提供與其他系統或設備(如PLC、DCS、HMI等)的通信接口，實現數據交換和系統互聯。支持多種擴展模塊，滿足不同應用需求。 LED指示燈與控制按鈕： OK LED：指示模塊正常運行狀態。 TX/RX LED：指示通信狀態。 TM LED：指示跳閘倍增狀態。配置鍵鎖：用于在“運行”模式和“程序”模式之間切換。繼電器與報警功能： OK繼電器：額定值為5A @ 24 Vdc/120 Vac，用于顯示機架運行狀態或故障。跳閘倍增：用于機架跳閘倍增。警報抑制：用于抑制所有警報。機架復位：清除鎖定的警報和定時OK通道故障。其他特性： 高可靠性與快速響應能力，適用于惡劣環境。易于維護，配備自診斷功能和故障報警功能。

應用領域： Bently 3500/20 135031-01 RIM廣泛應用于工業自動化控制系統中，特別是在需要高精度和高可靠性的電力供應場合，如發電廠、石油化工、冶金等行業。
